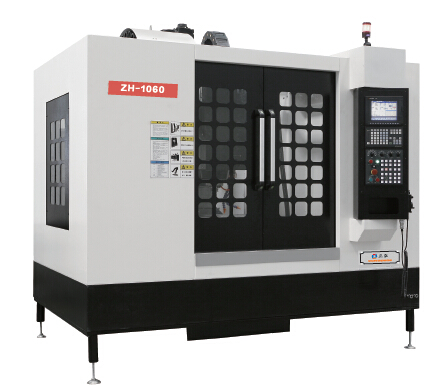

ZH-1060

 加工中心型號

VMC1060

 控制系統

三菱M70系列 /FANUC 0i系列

 三軸行程

X軸行程

mm

1000

Y軸行程

mm

600

Z軸行程

mm

600

主軸中心至立柱導軌距離

mm

600

主軸端面至工作臺面距離

mm

180-780

 工作臺

工作臺尺寸

mm

600X1300

T型槽寬(槽數×寬×間距)

mm

5-18×120

工作臺最大荷重

kg

800

 主 軸

主軸錐孔(型號/安裝尺寸)

BT40/Φ150

主軸轉速

rpm

8000

 進 給

快速位移

m/min

16/16/16

切削位移速度

mm/min

6000

 刀 庫(選項)

刀具刀柄類型

MAS, BT-40

拉扯螺柱類型

MAS, PT40T-1

刀具數量

set

20

最大刀長

mm

120

最大刀直徑

滿刀

mm

60

鄰空刀

mm

80

刀具允許最大重量

kg

8

換刀形式

圓盤

就近選刀

換刀時間

sec

T-T: 0.7/C-C:3.0

  電機馬達

主軸馬達(30分鐘/連續)

kw

三菱：11/7.5 發那科：15/11

伺服馬達

kw

三菱：3發那科：2.5

  電 源

機床電壓/頻率

380V/50Hz

電氣總容量

kva

20

氣源壓力

mpa

0.5-0.6

 機器尺寸及重量

高度

mm

2900

占地面積

mm

3400X2700

凈重

kg

6800

裝箱重量

kg

7400

 精 度（JIS標準）

定位精度

mm

±0.005/300

重復精度

mm

±0.003
